Ma technique pour réaliser une enseigne éclairée par led cms :

1) Il faut de la carte plastique de 1 mm pour réaliser "le coffrage".

" />

2) Couper aux dimensions voulues...

" />

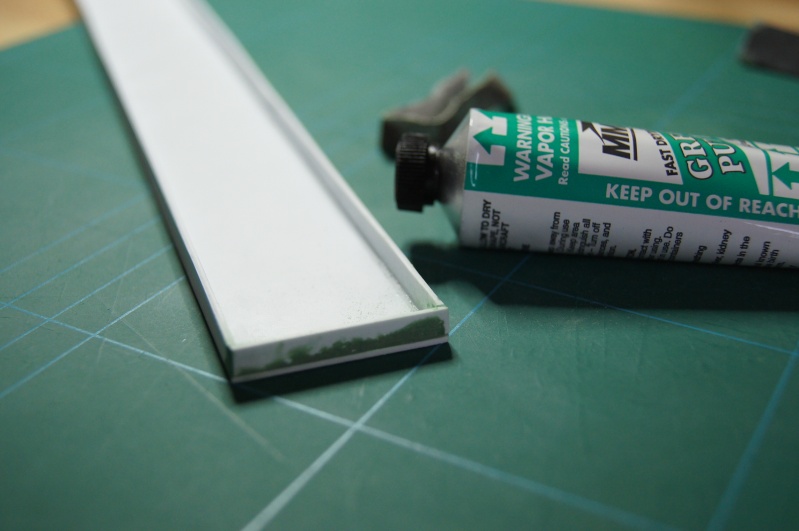

3) ...pour obtenir ça :

" />

4) Un peu de Green Putty pour boucher les trous...

" />

5) Choisir une police de caractère, imprimer à la taille voulue.

" />

6) Déterminer la position du lettrage sur la carte plastique (plus fine).

" />

7) Découper proprement les lettres.

" />

Cool Découper les lettres à leur format.

" />

9) Coller des chutes au dos des lettres pour donner du volume.

" />

10)...un peu de peinture.



11) Puis on colle au dos de la lettre un ensemble "led-résistance" aux endroits voulus.



12) Collage terminé :

" />

13) On sépare bien le positif du négatif, on perce la plaque pour passer les fils.

" />

14) On soude les positifs avec les positifs, idem pour les négatifs.


" />

15) On racccorde toutes les lettres entre elles.

" />

16) On termine par deux fils.

" />

17) ...et on a ce résultat :

" />



On peut changer la police de caractère ainsi que la couleur des leds...bref il n'y a pas de limite!!!

En espérant que ça vous a plu!!! Bonne journée.
